1.概述

DTS6111三相四線、DSS6111三相三線型三相電子式電能表是采用集成電路，16位A/D轉換、數字乘法器、應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的儀表。該表采用獨立三單元計量模塊能測量三相正向和反向的有功電能。計量誤差具有穩定性。

主要特點：具有良好的抗電磁騷擾、低自耗、精度高、防竊電、寬量程、壽命長、可配液顯示電量。

本電表適用于環境溫度為—10~50℃，相對濕度不超過85%。

2.功能與特點

1、具有雙向計量有功電能的功能，液晶顯示器顯示總電量；

2、具有RS-485及紅外通訊，可遠程方便地抄出電能表的總電量；

3、可設置或回抄：總電量、儀表常數、表地址、表密碼等參數；

4、具有編程開關，可在線編程；

5、芯片內部具有看門狗系統，使數據安全可靠，停電數據保存長久（連續停電可保存１０年以上）；

6、互相隔離的電源，分別為CPU、計量部分及RS485接口提供可靠的工作電源。

7、具有斷相指示功能。

8、通訊規約

按《多功能電能表通信規約Multi-function watt-hour meter communication protocol》 DL/T 645—2007中華人民共和國電力行業標準執行。

3.工作原理

DTS6111三相四線、DSS6111三相三線型三相靜止式電能表工作原理如圖1所示。

本電能表采用三相供電方式，并在任一單相供電情況下能正常工作。

電能表工作時，電壓、電流經取樣電路分別取樣后，送至大規模專用集成電路緩沖放大、再由16位A/D轉換器轉換成數字信號，經數字乘法器運算后，送到CPU進行處理，最后，CPU將處理過的數據根據需要送至顯示部分、步進計數器等輸出單元。

4.規格型號及技術指標

4.1規格型號

型號	準確度 等  級	參比電壓 Un	額定電流 Ib	接入方式	儀表常數 imp/kWh
DTS6111 DSS6111	0.5，1	3X220/380 3X57.7/100	1.5(6)	互感式	1600
			10(40)	直接式	400
			15(60)	直接式	400
			20(80)	直接式	160

4.2基本誤差（平衡負載誤差極限）

電流值	功率因素（COSφ）	基本誤差（%）
		0.5	1
0.01Ib≦I<0.05Ib	1.0	±1.0
0.02Ib≦I<0.05Ib	1.0		±1.5
0.05Ib≦I	1.0	±0.5	±1.0
0.02Ib≦I<0.1Ib	0.5（感性）	±1.0
0.02Ib≦I<0.1Ib	0.8（容性）	±1.0
0.05Ib≦I<0.1Ib	0.5（感性）		±1.5
0.05Ib≦I<0.1Ib	0.8（容性）		±1.5
0.1Ib≦I	0.5（感性）	±0.6	±1.0
0.1Ib≦I	0.8（容性）	±0.6	±1.0

注：（Ib額定電流Imax最大電流）

4.3起動

在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.001Ib(0.5級)、0.002Ib(1級)儀表應能連續計量電量。

4.4潛動

 電壓回路加額定電壓115%，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。

4.5電壓范圍

    正常工作電壓：0.9Un-1.1Un

    極限工作電壓：0.8Un-1.15Un

4.6功耗

電壓線路功耗：≦2W和5VA

電流線路功耗：≦1VA

   4.7氣侯條件

正常工作溫度：  -10℃   +45℃ 極限工作溫度：  -20℃   +55℃

存貯和運輸溫度：-25℃   +70℃一年中的30天（以自然方式擴散）濕度可達95%，其余時間有時可達85%。

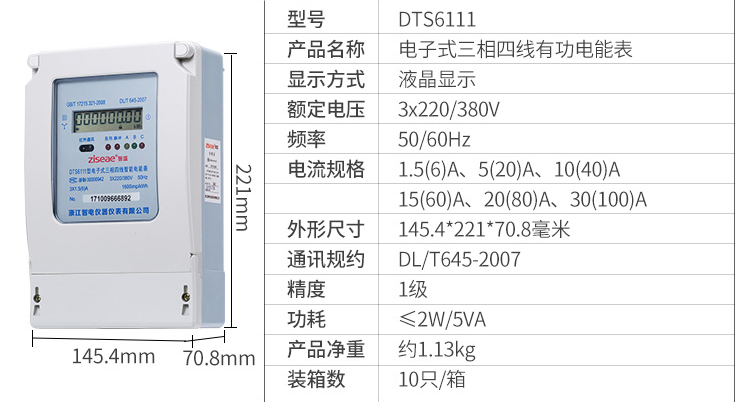

4.8機械尺寸

外形尺寸：228mm×144mm×72mm

4.9重量：約1.2kg

5.安裝和接線

5.1電表在出廠時經檢驗合格，并加封鉛印。如無鉛印或貯存過久，應請有關部門重新校驗加封，方可安裝使用。

5.2電表上部有掛鉤螺釘孔，用M4掛鉤螺釘固定，電表下部有2個安裝孔用M4X10或M4X12普通螺釘固定在接線板上。電能表的安裝、尺寸如圖下：

5.3電表應按照端鈕盒蓋反面所貼的接線圖正確接線，擰緊接線螺釘。



5.3.1功能端子接線：（圖4.1）

 SHAPE  \* MERGEFORMAT

5.3.2電源端子接線圖

DTS6607型三相四線直接式接線圖（圖4.2）



DSS6607型三相四線經電流互感器接線圖（圖4.3）

     DSS6607型三相三線直接式接線圖（圖4.3）

DSS6607型三相三線經電壓電流互感器接線圖（圖4.4）



6.運輸和存貯

產品在運輸和拆封時不應受到劇烈沖擊，并根據GB/T15464-1995《儀器儀表包裝通用技術條件》規定運輸和存貯。

    庫存和保管應在原包裝條件下存放在支架上，疊放高度不應超過5層。

保存的地方應清潔，其環境溫度應為0-40℃，相對濕度不超過85%，且在空氣中不含有足以引起腐蝕的有害物質。

7.保證期限

電能表自出廠日起，在用戶遵守說明書規定要求，且制造廠鉛封仍完整的條件下，若發現電能表不符合技術條件所規定的要求時，公司給予一年包退，三年包換，五年包修。

附錄:

數據標識

數據名稱	標識符	數據格式	數據長度	讀寫特性
當前有功總電能	9010	XXXXXX.XX	4	只讀
當前電量數據塊	901F		20	只讀
電表常數	C030	NNNNNN	3	只讀
電表號	C032	NN……..NN	6	讀寫
密碼權限及密碼	C212	NNNNNNNN	4	寫
*凍結有功電能量	9A10	XXXXXX.XX	4	只讀
電能總底度	C119	NNNNNN.NN	4	寫
反向有功總電能	9020	NNNNNN.NN	4	只讀
*斷、送電控制	C028	NNNN	2	寫
電表運行狀態字	C020	狀態字	1	只讀
